zigbee大棚管理系统解决方案



  一、项目背景
  通过在农业大棚内布置温度、湿度、光照、土壤水分、二氧化碳等传感器,对棚内环境进行检测,从而对棚内的温湿度,光照等进行自动化控制。传感器是采用无线射频技术,可以将数据远传至电脑,电脑针对无线传感器传递过来的数据进行分析和计算,反过来自动控制相关的执行机构(像打开天棚采光,打开通风口释放二氧化碳或氧气,控制浇灌阀打开或关闭等),进而给棚内农作物提供更加适宜的生长环境。
  通过更加精细和动态监控的方式,来对农作物进行管理,更好的感知到农作物的环境,达到“智慧”状态,提高资源利用率和生产力水平。
  二、系统说明
  硬件架构:
  本系统采用ZIGBEE无线射频技术。
  无线传感器标签是有源标签,采用微波段2.4GHZ。可实现远距离(0~1000米)传送给读写器;
  读写器同样在连接电脑,读写器与电脑的连接方式有很多种。分别有:RS232/485(485可以选配MODBUS总线或CAN总线等)、TCP/IP、GPRS、EVDO、CDMA2000、等方式。
  PC将接受到的信息通过调整或转换,成计算机可识别的数字信号,存储并加以分析。
  PC同时控制PLC可编程控制器,并将指令传送给PLC,PLC在控制执行单元。想诸如电磁阀,电机等单元。

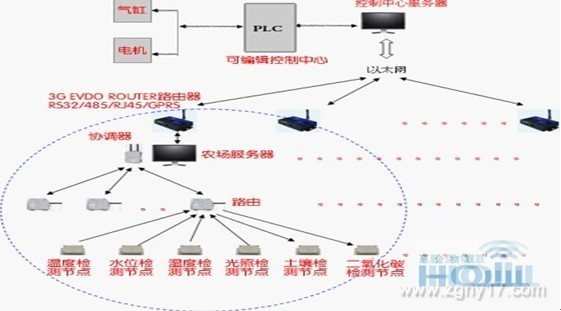

  图1 系统网络拓扑图



  软件架构:

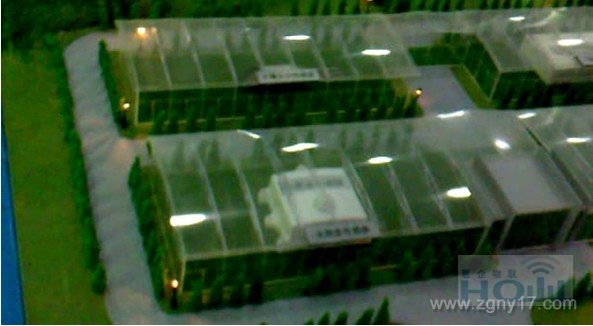

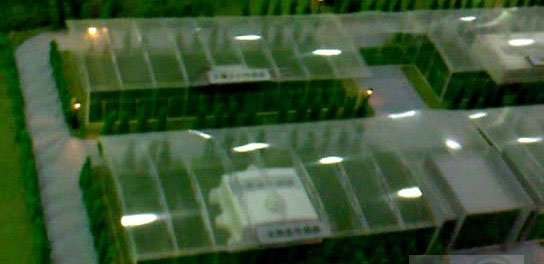

  1,电脑系统动画

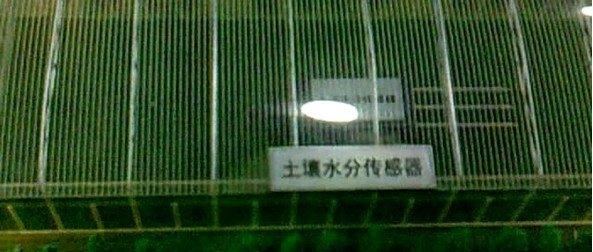

  2,电脑土壤水分传感器动画

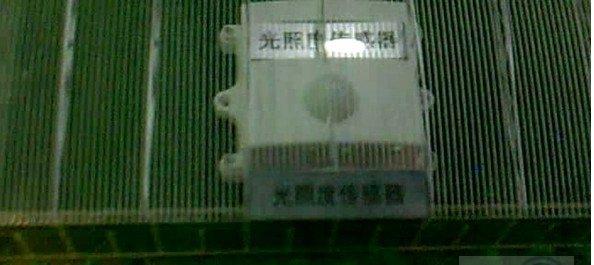

  3,电脑光照度传感器动画

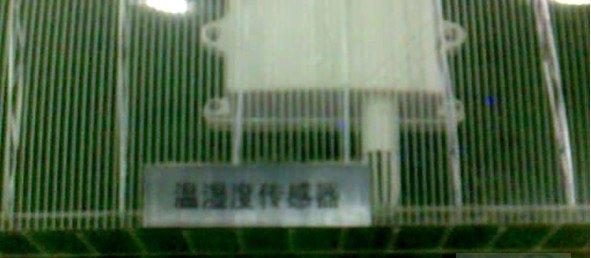

  3,电脑温湿度传感器动画

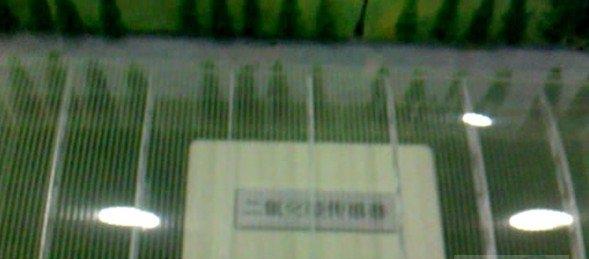

  4,电脑二氧化碳传感器动画
